Avertissement Je ne suis pas un spécialiste du sujet, cette page est expérimentale et artisanale. Rien ne remplace vraiment une sonde de calibrage ("calibration" pour les anglais), mais on peut essayer de régler son écran en suivant ces quelques conseils. Les conseils donnés ici s'appliquent principalement à des écrans LCD ordinaires, et connaissant la proportion d'utilisateurs qui n'ont jamais tenté le moindre réglage, il m'a paru utile de donner ces quelques recommandations gratuites. Si vous êtes un pro de la colorimétrie, vous n'avez pas grand chose à apprendre ici ... Dernier conseil, les navigateurs utilisés ont parfois une gestion bizarre des couleurs. Téléchargez cette image (clic-droit, enregistrer la cible), et quand vous l'aurez ouverte dans un visualiseur d'images, comparez-la avec celle affichée plus bas dans cette page. L'écran Les menus de réglages d'écran dépendent de chaque fabricant, là je ne peux pas vous dire sur quels boutons il faudra appuyer. Si vous êtes décidé, vous pouvez toujours commencer par valider la fonction "auto adjust" généralement présente dans les menus, fonction qui fait un réglage moyen, mais qui fait surtout un réglage de netteté très intéressant pour adapter l'affichage de l'écran aux signaux électroniques venant de votre ordinateur. Pour ce qui est de la netteté, il est recommandé d'utiliser les écrans plats dans leur résolution native. C'est à dire que s'il est fabriqué pour afficher 1920 x 1080 pixels, c'est à cette résolution que l'image sera nette. Il est possible que vous ayez décider d'afficher 1600 x 1200 pour agrandir les petits caractères, eh bien c'est dommage, il y a moyen de demander à Windows d'écrire plus grand, pour que vous puissiez remettre la résolution native. La carte graphique C'est du matériel électronique installé dans l'ordinateur. Les circuits sont plus ou moins performants, et débouchent sur les prises (VGA, DVI, HDMI ...) sur lesquelles on branche l'écran. (dans les portables, c'est branché dedans !) Il est possible que le fabricant de votre carte graphique (Nvidia, Intel, ATI, etc ..) ait installé un logiciel utilitaire dans l'ordinateur destiné à faire des réglages indépendemment des boutons situés sur l'écran. Si c'est le cas, vous devriez repérer l'icône correspondant à cet utilitaire (près de l'horloge dans le coin de l'écran), et aller vérifier si les réglages qui y sont enregistrés ne sont pas trop excessifs, en particulier si il s'agit d'ensembles de réglages pré-établis (jeux, cinéma, etc ...). Je trouverais plus raisonnable de mettre là des réglages moyens. Profil de couleur Il y a un autre ensemble de réglages, que je ne connais pas du tout, qui s'appelle "profil de couleur" ou "profil ICC" C'est un ensemble de réglages logiciels, regroupés dans "un profil" et que certains logiciels, ou certaines cartes graphiques vont utiliser. Je laisse ça de côté, voyez les liens tout en bas de la page. Abordons les réglages à faire: On est donc à partir d'ici dans les réglages de l'écran en utilisant les boutons et les menus de l'écran A mon idée, il faut d'abord régler la luminosité et le contraste de l'écran pour pouvoir afficher le maximum de couleurs claires et foncées. Contraste Augmenter le contraste permet de mieux distinguer deux teintes voisines, mais uniquement dans les couleurs de luminosité moyenne. Diminuer le contraste permet de mieux distinguer des teintes voisines dans les couleurs très lumineuses (proches du blanc) ou très sombres (proches du noir). Il s'agit donc d'un compromis à trouver, en ne s'éloignant pas trop du réglage moyen. Luminosité La luminosité, quand vous l'augmentez, améliore la visibilité dans les zones sombres, mais les couleurs très claires seront perdues dans le blanc. En diminuant, effet inverse, bonne visibilté des couleurs claires, mais les tons sombres seront perdus dans le noir. C'est un compromis là aussi. Je pense que c'est ce dernier critère qui permet de commencer les réglages: pour un contraste un peu en-dessous de la moyenne, réglez la luminosité pour distinguer des tons sombres voisins. Verifiez ensuite que vous n'avez pas trop perdu dans les tons clairs, sinon réduisez un peu. Puis augmentez le contraste palier par palier, tant que vous ne perdez pas trop dans les tons sombres ni les tons clairs. Il est possible que vous soyez amenés à recommencer divers cycles de réglages, en reprenant depuis les premières étapes. Images de test Je vous propose ces quelques images de test pour faire ces réglages de luminosité et de contraste. Les deux premières sont sur ce modèle  avec des carrés pas faciles à distinguer vers le centre.

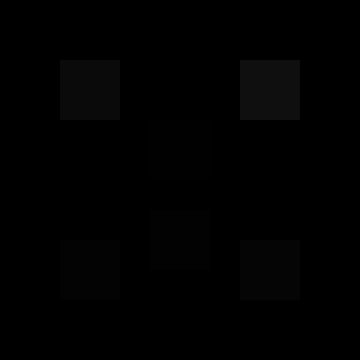

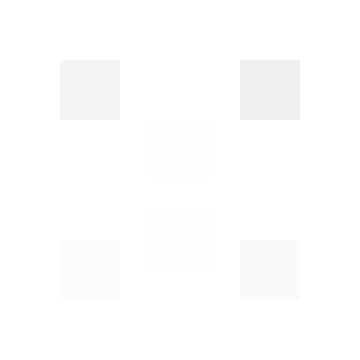

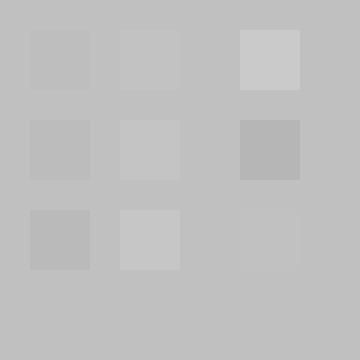

Voila pour les teintes sombres et les teintes claires. Remarque: Dans ces deux images, vous ne devriez voir que des teintes de gris. Si les carrés apparaissent colorés, deux raisons possibles : - Soit vous allez pouvoir corriger les couleurs en suivant les indications qui suivent plus bas. - Soit votre affichage n'est pas réglé sur "optimale, 32 bits millions de couleurs" et il faudrait le faire. Dans ce cas, votre affichage est probablement en 16 bits 65536 couleurs, et les navigateurs (Mozilla, IE) vous affichent des couleurs improvisées. Enregistrez une des images test, la noire par exemple, et ouvrez-la dans avec un logiciel de dessin ou de visualisation ; si les couleurs parasites ont disparu, cqfd, vous devriez passer en affichage optimal 32 bits. Passons maintenant dans les gris moyens, il y a neuf carrés de luminosités très proches.

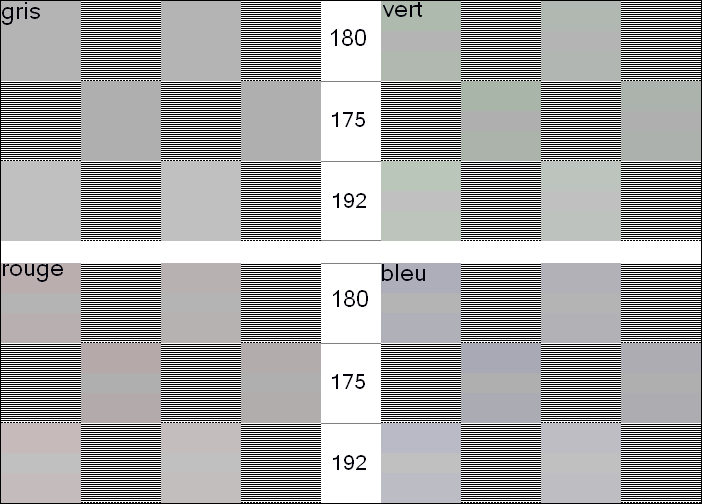

Personnellement, avec un écran 24" Samsung bas de gamme de 2010, je vois 4 carrés dans le noir, 4 dans le blanc et 8 dans le gris, quand la pièce est bien éclairée. Et quand la pièce est sombre, j'en vois 5, 5 et 9. En trichant, c'est à dire en regardant par-dessus ou par-dessous, on arrive a les voir tous. Le réglage des couleurs Vient ensuite le réglage des couleurs, pour atténuer éventuellement une dominante colorée. J'ai supposé qu'en juxtaposant des pixels noirs et des pixels blancs, le résultat serait gris. Si le blanc de votre écran n'est pas trop faussé, ça devrait être vrai. L'idée est de comparer ce gris fabriqué, avec des gris moyens volontairement décalés légèrement vers le rouge, le bleu ou le vert. J'ai donc fabriqué une sorte de mire en damier, avec des gris fabriqués, des gris rosés, des gris bleutés, et des gris verdis, dans le but de les comparer. Quand vous aurez réglé vos couleurs, en ajoutant ou en diminuant du rouge, du vert ou du bleu, vous devriez voir la mire ci-dessous avec ses quatre variantes, une zone à dominante rouge, une à dominante bleue, une verte, et une neutre en haut à gauche.
Mais plusieurs difficultés sont apparues : - Les écrans LCD (tous les écrans actuels, sauf les écrans IPS) sont vus de manière très différente selon qu'on se place quelques centimètres plus haut ou plus bas. Il faudra donc regarder cette mire à votre hauteur habituelle, puis se déplacer vers le haut et le bas de quelques centimètres pour bien juger. - Ensuite il faut aussi regarder d'assez loin, toujours en remuant de bas en haut, pour ne pas être gêné par les lignes noires et blanches. - Dernière difficulté, en fonction du "gamma de votre écran", le gris de référence (celui fabriqué avec des lignes noires et blanches) va être plus ou moins foncé. Il a donc fallu que je fasse des lignes, numérotées 175, 180, 192 pour pouvoir comparer des densités de gris les plus proches possibles de celui de votre écran.. En résumé Choisissez la ligne (175,180,192) dans laquelle les gris sont les plus proches les uns des autres (dans le secteur des gris). Ajustez la hauteur de vos yeux pour que cette ligne ait une apparence uniforme pour vous assurer d'avoir choisi la bonne ligne. Voyez si vous retrouvez à leur place les trois dominantes, le gris neutre doit être dans le secteur en haut à gauche. Si, par exemple, pour vous le gris neutre est en bas à droite, c'est que votre réglage manque de bleu, ajoutez-en en conséquence. Le Gamma Pour une raison que je ne m'explique pas bien, selon qu'on fasse une image test avec des lignes verticales, ou horizontales, ou en damiers, on n'obtient pas les mêms teintes de gris, alors que la proportion de noirs et de blancs est la même dans touts les cas. Les sites proposant de calculer le gamma de l'écran le font par comparaison avec des bandes horizontales Il semble qu'on puisse calculer le gamma de la façon suivante: collez cette ligne dans Google log (127 / 255) / log ( XXX / 255) ... en remplaçant les XXX par la valeur que vous avez repérée ci-dessus (160 ou 175 ou 180 ou 192) et Google vous calcule le gamma de votre écran. Pour un calcul plus précis, utilisez une moyenne des quatre valeurs obtenues dans les mires ci-dessous. Par exemple, si le carré 168 est celui qui se confond le mieux dans les quatre couleurs (rouge, bleu, vert, gris) vous obtenez: log (127/255) / log (168/255) , ce qui donne un Gamma de 1,67 et si vous voulez un Gamma = 2, il faudrait régler la luminosité et le contraste pour que la valeur 180 soit celle qui correspond. Une autre méthode, avec d'autres images de test Repérez le numéro du carré de couleur qui se confond le mieux avec le fond coloré pour chaque grille. Je suppose qu'il faudrait avoir le même numéro pour chacune des trois couleurs. Pour mieux les voir, vous pouvez afficher toutes ces images sur fond noir en plein écran en cliquant ICI Faites ce test avec un éclairage réduit dans la pièce, pour mieux voir les teintes.

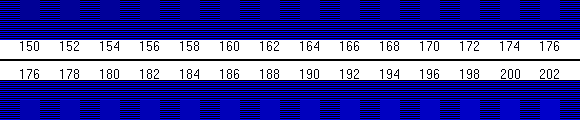

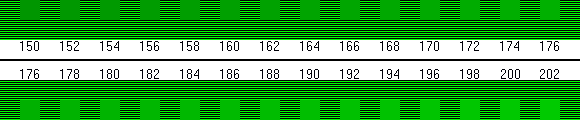

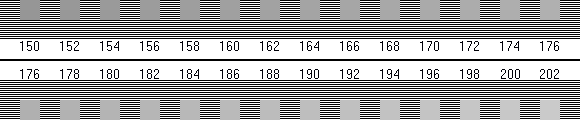

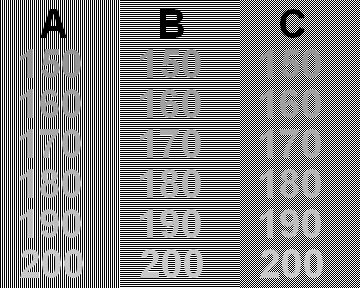

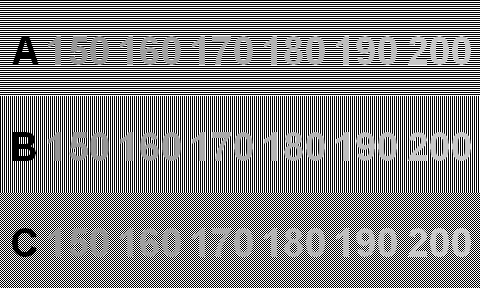

Si une des couleurs est caractérisée par un numéro nettement différent des deux autres, réglez la composante (rouge verte ou bleue) de votre écran en conséquence. Deux exercices qui illustrent la fantaisie des écrans LCD (si tel est votre écran).
Une dernière, juste pour le fun Dans celle-ci, tous les dégradés de couleur vont jusqu'aux bords haut et bas de l'image. C'est à dire que la pointe du triangle va en dégradé jusqu'en haut et jusqu'en bas, à toucher les bords. Pas très visible, hein ?
